입력·출력 선택 구성
AE16 입력 확장 보드와 RE16 릴레이 확장 보드를 현장 용도에 따라 선택합니다.
SECU-300
SECUROGIC PRODUCT · 출입통제
SECU-300
컨트롤러의 입력과 릴레이 출력을 확장하는 RS485 I/O 모듈
AE16 입력 확장 보드와 RE16 릴레이 확장 보드를 RS485 통신으로 연결해 엘리베이터 및 현장 I/O를 확장합니다.
SECULOGIC · CONTROL
FIELD READY현장 적용 검증
INTEGRATED통합 시스템 연동
01 · 모듈AE16 · RE16
02 · 통신Dual RS485
03 · 확장16 I/O
WHY THIS PRODUCT
검증된 하드웨어와
현장 중심의 확장성.
단순한 장비 납품이 아니라 기존 설비와의 호환성, 배선, 설치 환경, 유지보수까지 검토해 적용합니다.
RS485 이중화
2개의 RS485 포트를 제공해 통신 안정성과 확장성을 확보합니다.
엘리베이터 층 제어
E2X 컨트롤러와 연동해 층별 입력과 릴레이 출력을 최대 64층까지 확장합니다.
검증된 현장 규격
KC·FCC·CE 인증과 0–75°C 운용 범위로 다양한 현장 환경에 대응합니다.
SYSTEM INTEGRATION
인증부터 운영까지,
한눈에 보는 시스템 흐름
인증 정보가 컨트롤러를 거쳐 서버와 관리자 프로그램으로 전달되는 과정을 단계별로 정리했습니다.
FIELD I/O컨트롤러가 직접 제어하는
현장 설비
현장 설비
기존 장비·배선 호환성 검토 권한·이벤트·영상 연동 장애 대응·유지보수 동선 고려
TECHNICAL SPECIFICATIONS
SECU-300
상세 사양
제공된 공식 제품 사양 자료를 기준으로 정리했습니다. 실제 구축 사양은 현장 조건과 연동 장비에 따라 달라질 수 있습니다.

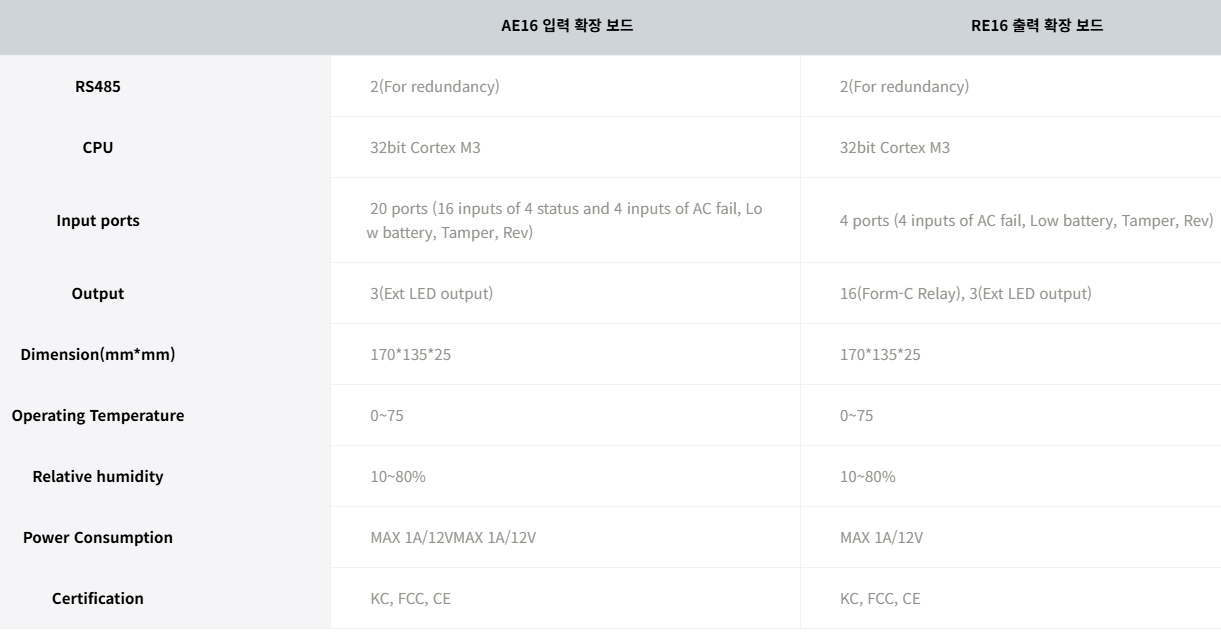

원본 사양표 보기- Module
- AE16 Input / RE16 Relay
- RS485
- 2 ports (Redundancy)
- CPU
- 32bit Cortex M3
- AE16 Input
- 20 ports (4상태 입력 16 + 전원·배터리·탬퍼·화재 4)
- AE16 Output
- External LED 3
- RE16 Input
- 전원·배터리·탬퍼·화재 입력 4
- RE16 Output
- Form-C Relay 16 / External LED 3
- Dimension
- 170 × 135 × 25 mm
- Operating Temperature
- 0–75°C
- Relative Humidity
- 10–80%
- Power Consumption
- MAX 1A / 12V
- Certification
- KC · FCC · CE
COMPATIBILITY
컨트롤러와 현장 I/O를 유연하게 확장합니다.
AE16 입력과 RE16 릴레이 모듈을 RS485로 연결해 도어 및 엘리베이터 제어 범위를 확장합니다.
PRODUCT DOCUMENTS
상세 자료를
한 번에 확인하세요.
현재 공개 가능한 주요 사양을 확인하고, 추가 자료는 프로젝트 문의를 통해 요청할 수 있습니다.
제품 자료 요청하기상세 사양 문의 자료가 등록되면 관리자 페이지에서 제품 상세 화면에 즉시 추가할 수 있습니다.
APPLICATION
주요 적용 분야
기업 사옥
현장 보안 등급과 운영 동선에 맞춰 제품 사양과 연동 범위를 결정합니다.
데이터센터
현장 보안 등급과 운영 동선에 맞춰 제품 사양과 연동 범위를 결정합니다.
연구소·공장
현장 보안 등급과 운영 동선에 맞춰 제품 사양과 연동 범위를 결정합니다.
RELATED PRODUCTS
함께 검토할 제품
START A PROJECT
보안은 현장을 읽는 것부터
시작합니다.
도면이나 간단한 요구사항을 보내주시면 적합한 구성 방향을 검토해 드립니다.
